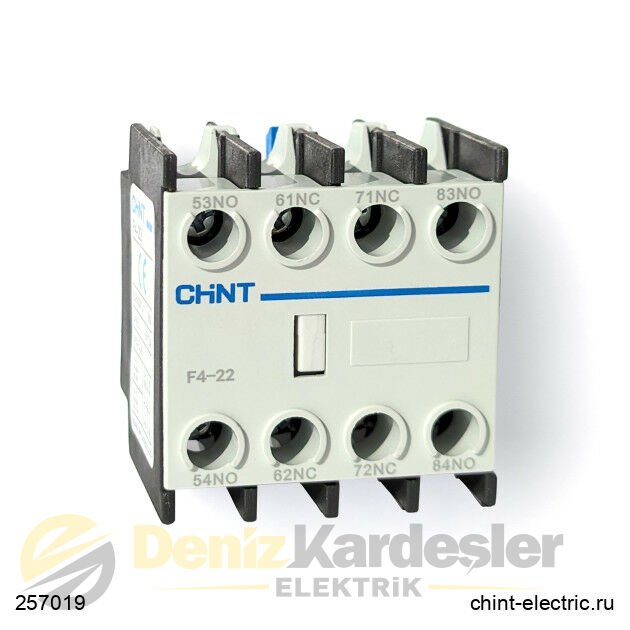

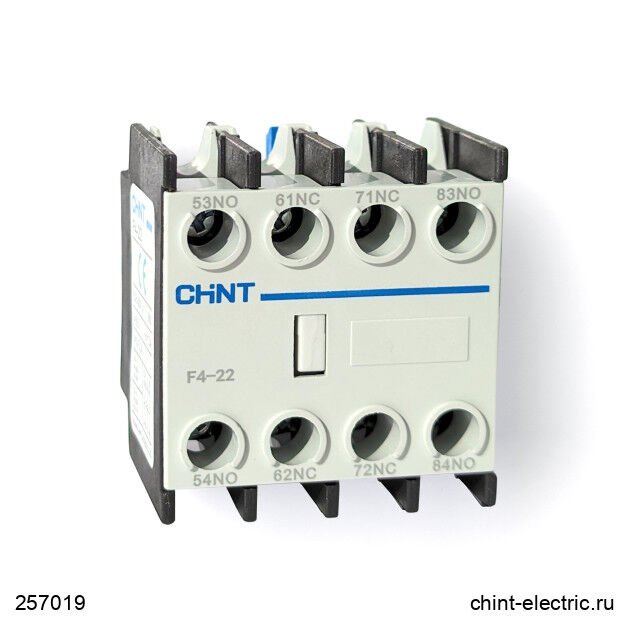

CHİNT NC1 F4-22 YARDIMCI KONTAK BLOĞU 2NA+2NK

Ek kontaklara sahip bir ek, kontaktörlerin işlevselliğini genişletmenize olanak tanır. Aksesuar tipine bağlı olarak cihaza önden veya yandan bağlantı mümkündür. Bu ataşmanlar CHINT Electric tarafından üretilen NC1 veya NC2 serisi kontaktörlerle kullanıma uygundur.DC devrelerinde çalışma

Kontak ataşmanları 220V DC çalışma akımı devrelerinde çalışmaya uygundur ve gövde üzerinde buna göre işaretlenmiştir. DC-13 endüktif yük ile kullanıldığında 0,15 A'ya dayanıklıdır.

2NA+2NK

Kişi eki 4 kişi içerir. ANCAK kontaktör bobininde voltaj yokken kontaklar açıktır ve voltaj göründüğünde kapanır. Gerilim uygulandığı sürece kapalı durum korunur. NC kontakları ise tam tersi şekilde çalışır; bobinde gerilim olmadığında kapanır, gerilim oluştuğunda açılır.

Maksimum kişi sayısı

Her NC1 serisi kontaktör, bir adet öne monteli kontak eki ve bir adet yana monteli kontak eki ile donatılabilir. NC2 serisi kontaktörlere 2 ön eklenti takılabilir ancak yan eklenti takılamaz.

NC1 kontaktör serisi

NC1 kontaktörleri profesyonel ortamda halihazırda özel ilgi görmüştür. Tasarım, modern anahtarlama cihazı gereksinimlerini karşılamak için bazı modifikasyonlarla birlikte popüler CJX2 serisine dayanmaktadır. Yeniden adlandırma aynı zamanda tüm CHINT model serisinin adlarının birleştirilmesini de mümkün kıldı. Bu seri, çeşitli endüstriyel ekipmanlarla çalışırken elektrik devrelerini değiştirmek için kullanılabilir. Ayrıca NC1 kontaktörlerin termik rölelerle birlikte kullanılması, elektrik tüketicilerinin aşırı akımlardan korunmasını mümkün kılmaktadır.

Seri, geniş bir nominal akım aralığı ile ayırt edilir. Modeller 9 ila 95 amper arası değerlerde mevcuttur. Diğer bir özellik ise diğer bileşenler ve montajlarla paylaşmanın geniş olanaklarıdır. NC1 kontaktörüne ek bloklar bağlayarak şunları elde edebilirsiniz:

• Zaman gecikmeli kontaktörler;
• Ters çevirme kontaktörleri;
• Manyetik başlatıcılar;
• PFC devreleri için kontaktörler;
• Çok fonksiyonlu manyetik yol vericiler (yıldız-üçgen tipi).

Model yelpazesi, 690 volta kadar gerilime sahip alternatif akım şebekelerinde çalışacak şekilde tasarlanmıştır. Ayrıca 60 hertz'e kadar daha yüksek frekanslarda da çalışmak mümkündür. Modele bağlı olarak kontrol devresi AC veya DC gücüyle çalışabilir. Yani, alternatif akımın güç kontaklarından geçtiği ve kontrolün doğru akım ağı (adında Z harfi bulunan modeller) üzerinden gerçekleştiği bir durum mümkündür. Kontrol bobinleri 24V'tan 400V'a kadar akımı destekler. NC1 serisi kontaktörler, devrelerin sık sık anahtarlanması için tasarlanmıştır, dolayısıyla cihazlar saatte 1200'e kadar anahtarlama döngüsü gerçekleştirme kapasitesine sahiptir (380/400 V'de AC-3 uygulama kategorisine göre). Ayrıca kontaktör 10 milyon açma/kapama döngüsü için tasarlanmıştır.
