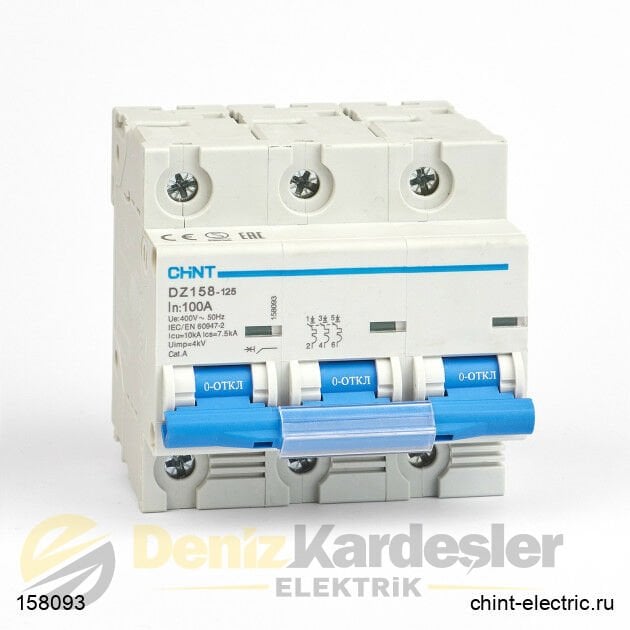

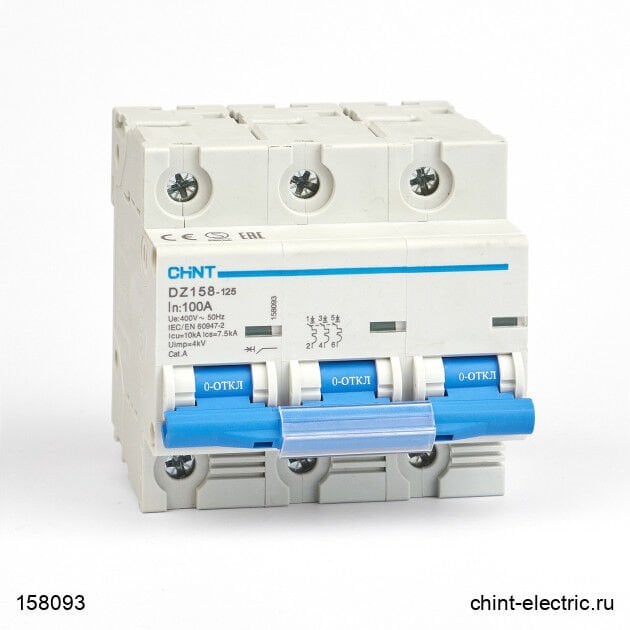

CHİNT DZ158 Serisi / 3 Kutuplu 10kA / C tipi 100A

DIN rayına montaj için modüler devre kesici DZ158 3P 100A 10kA x-ka (8-12In) (R) (CHINT).

DZ158 serisi devre kesiciler, 63 ila 125 A aralığında (seçilen modele bağlı olarak) nominal akımla çalışan cihazları içerir. Ekipman, devreleri aşırı akım yüklerinden ve kısa devrelerden korumak için tasarlanmıştır. Elektromanyetik salınımın çalışma anı, nominal değerin (In) 8 ila 12'si arasındaki bir akımda meydana gelir. Ürün, 230/400 V gerilim ve 50/60 Hz frekansa sahip elektrik şebekelerinde kullanılabilir. Aynı zamanda mekanik aşınma direnci, 125A nominal akım için 7000 çalışma çevrimi ve 63, 80 ve 100 A için 8500 çevrimdir.

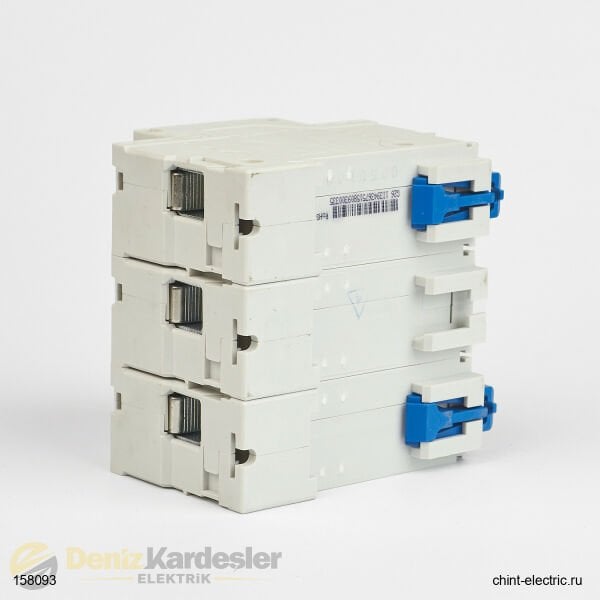

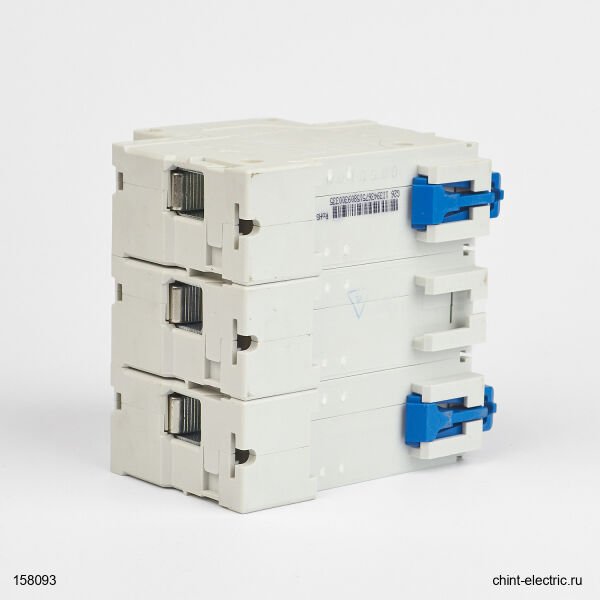

Bu devre kesici, standart 35 mm genişliğindeki DIN rayına (IEC 60715) hızlı montaj için tasarlanmıştır. Muhafaza, IP20 koruma derecesine sahip modüler bir tasarıma sahiptir. Çalışma sıcaklığı aralığı -25 ila +40 derece arasındadır. AX-1 yardımcı kontak, ana kontakların durumunu belirtmek için cihazla birlikte kullanılabilir . Özel pinler sayesinde yardımcı kontak DZ158 modüler devre kesicinin sol tarafına kolaylıkla monte edilebilir.
