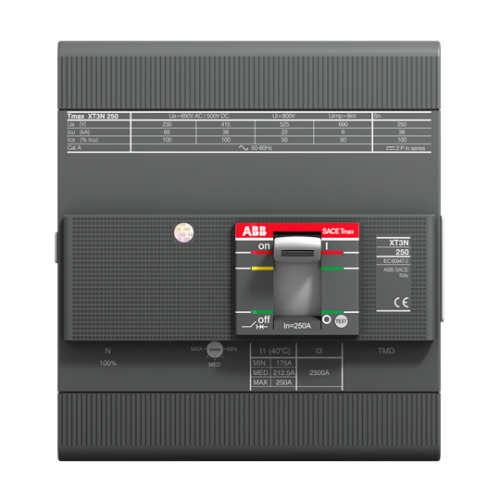

ABB XT3N 4x250A TERMİK MANYETİK ŞALTER 36kA
Boyutlar
Ürün Net Genişliği: 140 mm
Ürün Net Yüksekliği: 150 mm
Ürün Net Derinliği / Uzunluğu: 70 mm
Ürün Net Ağırlığı: 2.103 kg
Ek bilgi
İlişkilendirilecek Devre Kesici Tipi: Güç dağıtımı
Akım Tipi: AC / DC
Elektriksel Dayanıklılık:
Saatte 120 döngü
8000 döngü
Mekanik Dayanıklılık:
Nr. İşlemler Saatte 240 döngü
Nr. İşlemler 25000 döngüsü
Kutup sayısı: 4
Açılış zamanı:
SOR 15 ms ile
CB UVR 15 ms ile CB
Birden Çok Sipariş: 1 parça
Güç kaybı: Direk Başına Nominal Çalışma Koşullarında 17,8 W
Ürün Ana Tipi: SACE Tmax XT
Ürün adı: Kalıplı Kutulu Devre Kesici
Ürün tipi: CB
Anma Akımı (I n): 250 A
Nominal Frekans (f): 50/60 Hz
Anma Gerilimi (U r): 690 V
Nominal Darbe Dayanım Gerilimi (U imp): 8 kV
Anlık Kısa Devre Akım Ayarı (I i): 2500 A
Nominal İzolasyon Gerilimi (U i): 800 V
Nominal Çalışma Gerilimi:
690 V AC
500 V DC
Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):
(220 V AC) 37,5 kA
(230 V AC) 37,5 kA
(240 V AC) 37,5 kA
(380 V AC) 27 kA
(415 V AC) 27 kA
(440 V AC) 18,75 kA
(500 V AC) 15 kA
(525 V AC) 9,75 kA
(690 V AC) 3,75 kA
(250 V DC) 2 Kutuplu 36 kA
(500 V DC) 3 Kutuplu 50 kA
Nominal Kısa Devre Kesme Kapasitesi (I cu):
(220 V AC) 50 kA
(230 V AC) 50 kA
(240 V AC) 50 kA
(380 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 25 kA
(500 V AC) 20 kA
(525 V AC) 13 kA
(690 V AC) 5 kA
(250 V DC) 2 Kutuplu 36 kA
(500 V DC) 3 Kutuplu 50 kA Serisi
Anma Kesintisiz Akım (I u): 250 A
Yayın Türü: TM
Ayar Aralığı: 175 ... 250 A
Standartlar: IEC
Alt türü: XT3
Terminal Bağlantı Tipi: Sabit Devre Kesiciler
Sürüm: F
